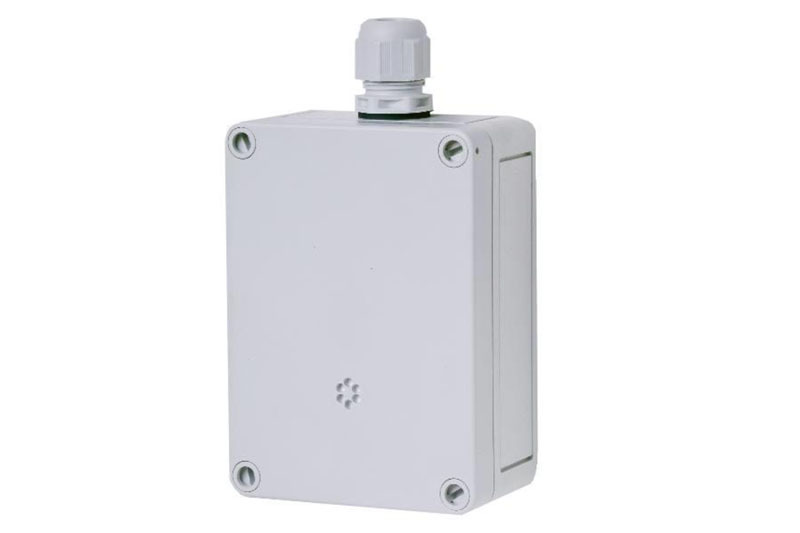

Датчик хладагента ADT-D3-20ХХ
Датчик хладагента ADT-D3-20ХХ рекомендуется устанавливать на пивоваренных заводах, в морозильных и холодильных цехах, на ледовых катках для обнаружения в воздухе утечек фреона и хладагентов, как гидрофторуглерод (HFC) или гидрохлорфторуглерод (HCFC) из систем охлаждения и вентиляции, где должны выполняться требования стандарта EN 378-3.
Датчик оснащен инфракрасным двулучевым (NDIR) сенсором, который отслеживает концентрацию хладагентов в диапазоне значений 0-2000 ppm с точностью до 2%. Датчик оснащен интерфейсами: RS-485 и аналоговых сигналов 4-20 mA/2-10В, что позволяет интегрировать прибор в различные автоматизированные системы.
Краткая характеристика
Датчик
| Чувствительный элемент | двухлучевой инфракрасный датчик газа (NDIR) |
| Диапазон измерения | 0–2000 ppm |
| Точность | < 2% от диапазона измерения |
| Повторяемость | < 2% от диапазона измерения |
| Время реакции t90 | < 30 с |
| Разрешение | 10 ppm |
Условия эксплуатации
| Температурный диапазон | –10 … +40 °C |
| Давление | 800–1100 гПа |
| Влажность | 5–95% RH без конденсации |
| Долговечность | > 10 лет |
| Рекомендуемый интервал калибровки | > 5 лет |
| Температура хранения | 0 … +50 °C |
| Время хранения | макс. 6 мес. |
| Отклонение по шкале | < 2% от диапазона измерения / год |
| Отклонение выходного сигнала | < 3% от диапазона измерения / год |
Электрические характеристики
| Напряжение питания | 16–28 VDC/AC (защита от обратного подключения) |
| Ток, мощность (без опций) | 45 mA, макс. 1,1 VA |
Выходной сигнал
| Аналоговый сигнал | (0) 4–20 mA, нагрузка ≤ 500 Ω |
| Альтернативный сигнал | ток / напряжение (0) 2–10 V, нагрузка ≥ 50 кΩ |
| Начало шкалы | 0 / 20%, пропорциональная, защита от перегрузки и короткого замыкания |
Серийный интерфейс
| Тип | RS-485 / 19200 бод (9600 на ModBus) |
Физические характеристики
| Корпус | поликарбонат (тип A*) |
| Воспламеняемость | UL 94 V2 |
| Цвет корпуса | RAL 7032 (светло-серый) |
| Габариты | 94 × 130 × 57 мм |
| Вес | 0,5 кг |
| Класс защиты | IP 65 |
| Монтаж | настенный |
| Кабельный ввод | 1 × M20 |
| Присоединение | винтовое, 0,25–2,5 мм² |
| Расстояние | токовый сигнал: ~500 м (1500 ft); сигнал напряжения: ~200 м (600 ft) |
| Сертификация | EMC Directive 2004/108/EEC |
| Гарантия | 1 год на материал (без сенсора) |
Опции
Релейный выход
| Реле сигнализации 1 | 30 VAC/DC, 0,5 A, potential-free, SPDT |
| Реле сигнализации 2 | 30 VAC/DC, 0,5 A, potential-free, SPNO/SPNC |
| Мощность потребления | 30 mA (макс. 0,8 VA) |
Зуммер
| Звуковое давление | 85 дБ (на расстоянии 300 мм) |
| Частота | 3,5 кГц |
| Мощность потребления | 30 mA (макс. 0,8 VA) |
LCD-дисплей
| Формат | 2 строки × 16 символов |
| Мощность потребления | 10 mA (макс. 0,3 VA) |
Обогрев
| Температура контроля | 3 °C ±2 °C |
| Температура окружающей среды | –40 °C |
| Мощность потребления | 0,3 A; 7,5 VA |
Аналоговый вход
| Сигнал (RS-485) | 4–20 mA, защита от перегрузки и короткого замыкания, входное сопротивление 200 Ω |
| Питание для передатчика | 24 VDC, макс. 50 mA |
